ANGELO PO. Уменьшение размеров пароконвектоматов серии FX.

При монтаже оборудования традиционной проблемой является невозможность заноса оборудования в помещения с узкими дверными проемами. Ниже Вы найдете инструкции по уменьшению размеров путем снимания с пароконвектоматов отдельных элементов.

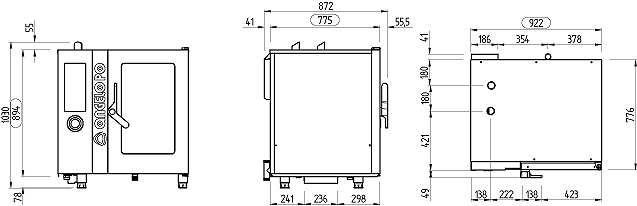

FX61-FX101

Минимальный размер: глубина 900 мм. Размер может быть сокращен путем следующих операций:
Вариант А. Сокращение 900 мм - 20 мм. Отвернуть защитный экран дренажного вывода.
Вариант В. Сокращение 900 мм - 66 мм. Отвернуть защитный экран дренажного вывода, дренажный вывод, защитный экран вентилятора охлаждения.
Вариант С. Сокращение 900 мм - 56 мм. Отвернуть ручку закрывания двери и ручки панели управления.
Совместное использование вариантов В и С. Уменьшает минимальный размер до
778 мм.















Обведенные овалом размеры показывают минимальные размеры.














FX82 - FX122

Минимальный размер: глубина 1093 мм. Размер может быть сокращен путем следующих операций:
Вариант А. Сокращение 1093 мм - 20 мм. Отвернуть защитный экран дренажного вывода.
Вариант В. Сокращение 1093 мм - 68 мм. Отвернуть защитный экран дренажного вывода, дренажный вывод, защитный экран вентилятора охлаждения.
Вариант С. Сокращение 1093 мм - 56 мм. Отвернуть ручку закрывания двери и ручки панели управления.
Совместное использование вариантов В и С. Уменьшает минимальный размер до 970 мм.
Если выполненных операций недостаточно, то в случае 82 модели возможно дальнейшее уменьшение размеров путем следующих последовательных действий:
- удаление внешнего корпуса путем отворачивания соответствующих крепежных винтов;
- занос печи в вертикальном положении;
- последующая обратная сборка корпуса.
Таким образом можно сократить минимальный размер печи до 905 мм.

















Обведенные овалом размеры показывают минимальные размеры.






















FX201

Минимальный размер: глубина 920 мм. Размер может быть сокращен путем следующих операций:
Вариант А. Сокращение 920 мм - 18 мм. Отвернуть защитный экран дренажного вывода.
Вариант В. Сокращение 920 мм - 68 мм. Отвернуть защитный экран дренажного вывода, дренажный вывод, защитный экран вентилятора охлаждения.
Вариант С. Сокращение 920 мм - 15 мм. Отвернуть ручку закрывания двери и ручки панели управления.
Совместное использование вариантов В и С. Уменьшает минимальный размер до
837 мм.
Обведенные овалом размеры показывают минимальные размеры.

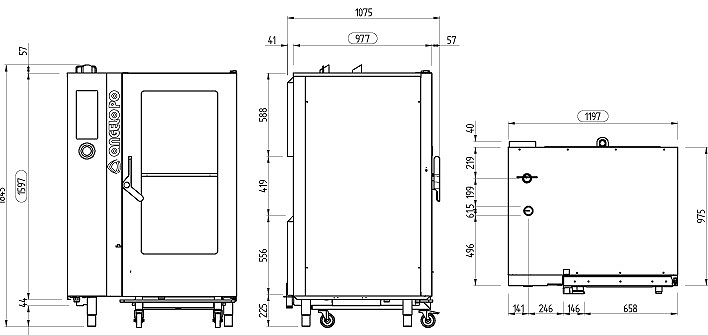

FX202

Минимальный размер: глубина 1104 мм. Размер может быть сокращен путем следующих операций:
Вариант А. Сокращение 1104 мм - 20 мм. Отвернуть защитный экран дренажного вывода.
Вариант В. Сокращение 1104 мм - 68 мм. Отвернуть защитный экран дренажного вывода, дренажный вывод, защитный экран вентилятора охлаждения.
Вариант С. Сокращение 1104 мм - 15 мм. Отвернуть ручку закрывания двери и ручки панели управления.
Совместное использование вариантов В и С. Уменьшает минимальный размер до
1021 мм.
Обведенные овалом размеры показывают минимальные размеры.
